Kabelski priključki za solarne panele

Kitajski dobavitelji ICHYTI priključki kablov za solarne panele Made in China so se popolnoma prilagodili potrebam kupcev za 1500 V fotovoltaične sisteme. Kabelski konektorji solarne plošče so razdeljeni na dva dela: konec linije in konec plošče, in tisto, kar običajno imenujemo kabelski konektorji solarne plošče, se nanaša na končne konektorje linije. Sestavljen je iz dveh delov: kovinskih delov in izolacijskih delov. MC pomeni Multi Contact, medtem ko 4 predstavlja velikost premera kovinskega jedra.

Parameter (specifikacija) konektorjev kabla za solarno ploščo ICHYTI



ICHYTI priključki kabla za solarno ploščo Zahtevana zmogljivost

◉ Fotovoltaični konektorji morajo imeti dobro prevodnost, kontaktni upor pa ne sme presegati 0,35 miliohmov.
◉ Za zagotovitev varnosti komponent sončnih celic je potrebna zadostna varnostna učinkovitost. Okolje in podnebje, v katerem se uporablja oprema za sončno energijo, sta lahko včasih izjemno težka, zato mora imeti vodotesno, odporno na visoke temperature, proti koroziji, visoko izolacijo in druge lastnosti, raven zaščite pa mora dosegati IP68.
◉ Struktura solarnega konektorja mora biti trdna in zanesljiva, moški in ženski konektorji, ki so pravilno vstavljeni, pa morajo imeti povezovalno silo najmanj 80 N. Za povezavo 4 mm ² Priključek MC4 kabla ne sme preseči zgornje mejne temperature 105 stopinj Celzija, ko prenaša tok 39 A. Konektor MC4/H4 je enožilni konektor z moškimi in ženskimi konektorji, ki ima številne prednosti, kot so dobro tesnjenje, priročno vstavljanje ter enostavno vzdrževanje in popravilo.

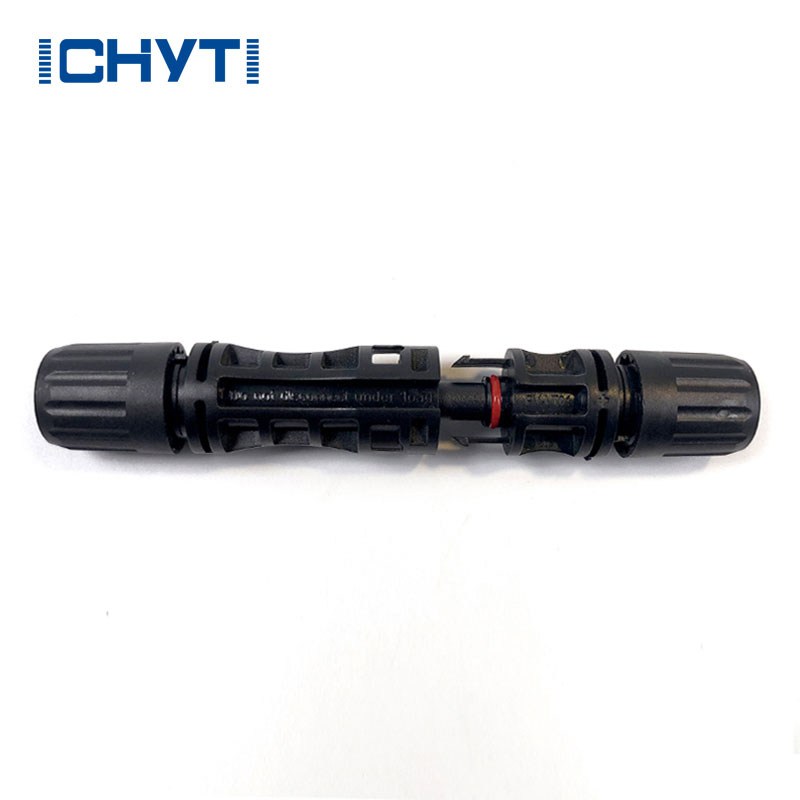

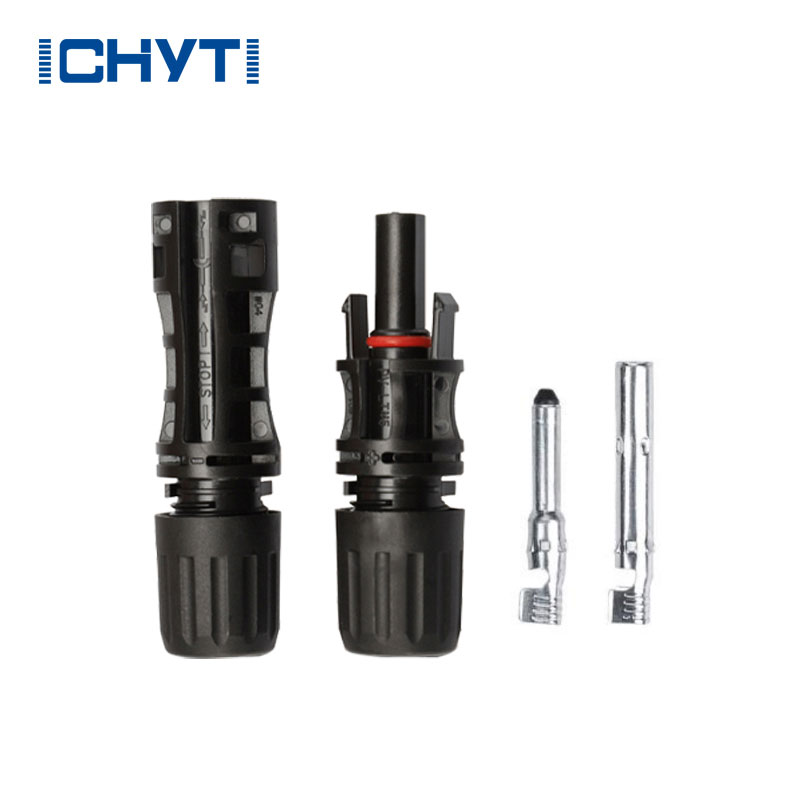

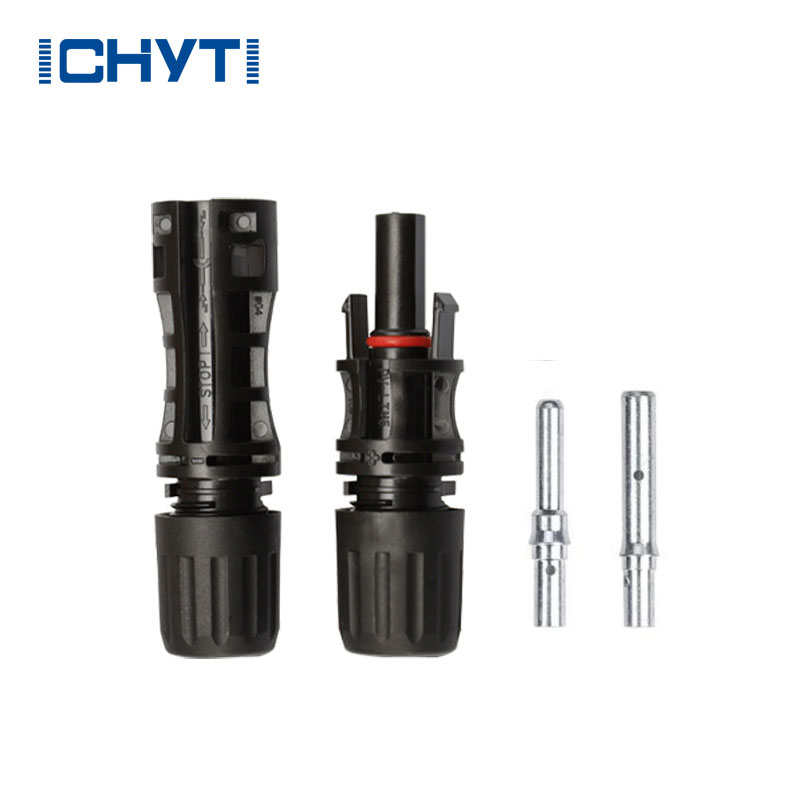

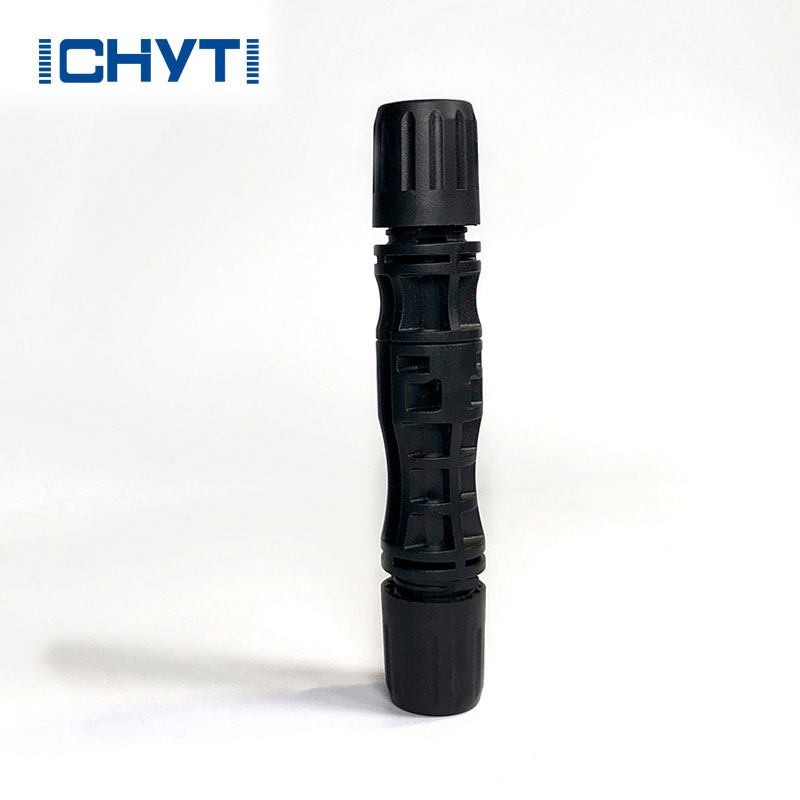

ICHYTI kabelski priključki za solarne plošče Podrobnosti

ICHYTI priključki kablov za solarne panele Mere in ožičenje



Kabelski konektorji solarne plošče ICHYTI Previdnostni ukrepi pri namestitvi

Pri izbiri vtiča je treba paziti na kakovost izdelka, vključno s skladnostjo z velikostjo notranjega kovinskega vodnika, debelino materiala, elastičnostjo in prevleko, ki ustreza sposobnosti prenašanja velikih tokov in dobrega stika. Plastika ohišja vtiča mora zagotavljati gladko površino brez razpok, vmesnik pa mora biti dobro zatesnjen. Pri nameščanju komponentnih konektorjev se je treba izogibati izpostavljanju sončni svetlobi in dežju, da preprečimo staranje konektorjev, korozijo notranjih konektorjev in kablov, povečanje kontaktnega upora in celo vžig, kar vodi do zmanjšanja učinkovitosti sistema ali požara. nesreče.

Namestitev in postopek stiskanja fotonapetostnih konektorjev sta izjemnega pomena, zato je treba uporabiti profesionalna orodja za stiskanje. Pred gradnjo fotonapetostnih elektrarn bi moralo biti ustrezno inženirsko osebje usposobljeno za stiskanje.
