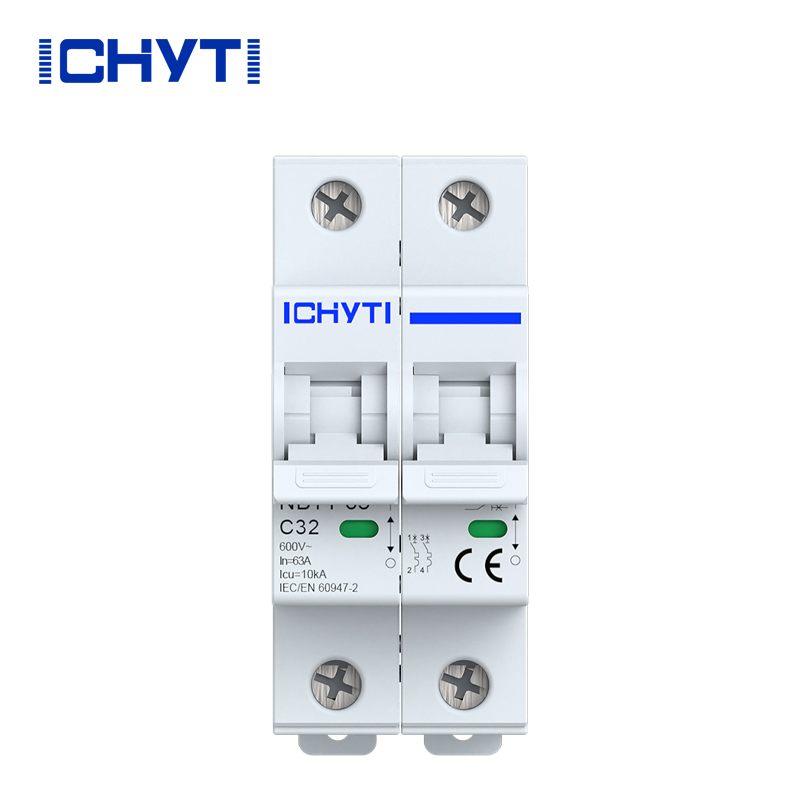

ICHYTI Najnovejši pv enosmerni odklopnik Made in China nima možnosti preklapljanja prestav z obremenitvijo, medtem ko so odklopniki DC primerni za situacije, kjer napetostne zahteve niso visoke in pogoste prilagoditve niso potrebne, kot so svetlobna vezja in gospodinjski aparati.
Ta kitajski ICHYTI pv enosmerni odklopnik na zalogi je primeren za zaščito pred preobremenitvijo in kratkim stikom v sistemih z enosmernim tokom in je primeren za opremo z enosmernim tokom in električno opremo z nazivnimi tokovi pod 63 A in nazivnimi napetostmi 300 V, 600 V in 1000 V. Ta izdelek se pogosto uporablja na različnih področjih, kot so energetika, pošta, transport, rudarstvo in podjetja, ter ustreza standardoma IEC60898-1 in GB140482. V primerjavi s podobnimi izdelki ima ta izdelek najvišjo nazivno napetost.
Model izdelka |
|
NBL7-63 |
||
Palica |
|
1P |
2P |
4P |
Tok okvirja |
|
63A |
||
Nazivni tok |
notri |
6, 10, 16, 20, 25, 32, 40, 50z63A |
||
Nazivna delovna napetost |
Ue(DC) |
300 V |
500/600/1000V |
1000 V |
Nazivna izolacijska napetost |
uporabniški vmesnik |
1200V |
||
Nazivna impulzna vzdržljivost |
Uimp |
6kV |
||
Prelomna zmogljivost |
lev |
6 KA |
||
Značilnost spotikanja |
|
C |
||
Tip spotikanja |
|
Toplotno magnetno |
||
Električna življenjska doba |
Dejansko |
500 ciklov (63A okvir) |
||
Standardno |
300 ciklov |
|||
Mehansko življenje |
Dejansko |
10000 ciklov (63A okvir) |
||
Standardno |
9700 ciklov |
|||
Kategorija prenapetosti |
|
III |
||
Stopnja onesnaženosti |
|
3 |
||
Zaščita pred vdorom |
|
IP40 Vrata za ožičenje IP20 |
||
Odpornost na vlago in vročino |
|
2. razred |
||
Zmogljivost terminala |
|
2,5 x 35 mm2 |
||
Pritrdilni moment sponk |
|
2,0â 3,5Nm |
||
Sobna temperatura |
|
-30âã+70â |
||
Temperatura shranjevanja |
|
-40âã+85â |
||
Način namestitve |
|
DIN |
||
Standardno |
|
IEC60947-2 |
◉ Zasnova sprednjega vrha omogoča udobnejše in varnejše upravljanje ročaja;
◉ Mehanska življenjska doba presega 20000-krat, kar zagotavlja dolgotrajno uporabo;
◉ Skladnost s standardi GBT140482, IEC60947-2, okoljskimi zahtevami EU RoHS ter certifikati CCC in CE;
◉ Primerno za sisteme DC, predvsem komunikacijske in fotovoltaične sisteme.
Razvoj pv enosmernih odklopnikov se sooča z dvema glavnima težavama. Prvič, enosmerni sistemski tok naravno ne prečka ničle, zato zrele tehnologije za gašenje obloka ni mogoče uporabiti kot izmenične odklopnike; Drugič, v enosmernem sistemu je veliko induktivnih komponent, ki shranjujejo veliko količino energije, kar povečuje težave pri prekinitvi enosmernih okvarnih tokov.
