Ali predvidevate, da ena naprava za zaščito pred prenapetostjo izmeničnega toka pokriva vašo celotno stavbo?

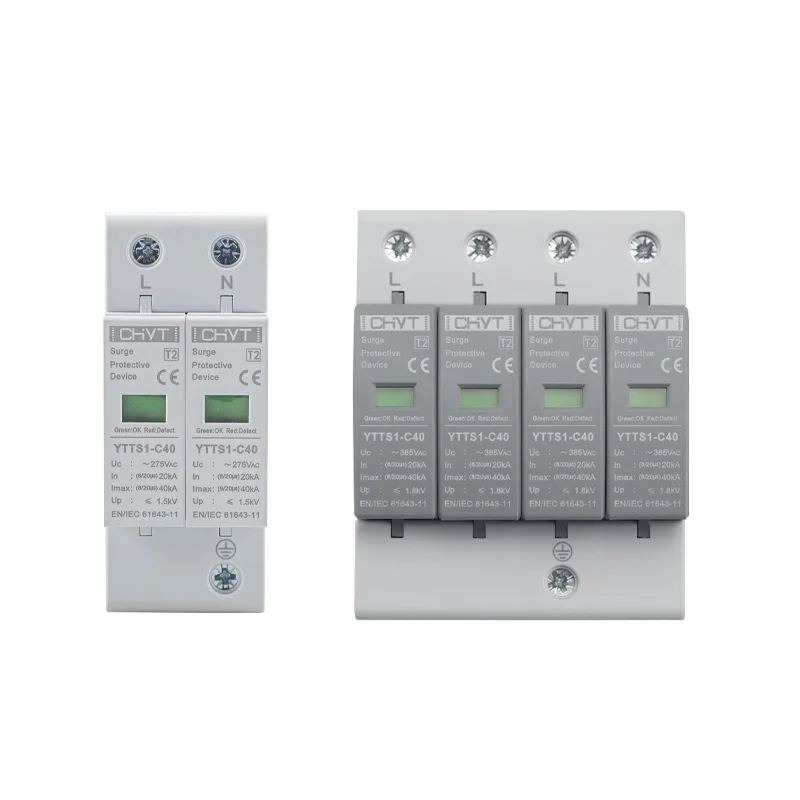

CHYTAC prenapetostna zaščitna napravaaplikacije kažejo, zakaj ena zaščitna točka morda ni dovolj za večnadstropno zgradbo.

Prenapetost ne vstopi v zgradbo vljudno skozi vnaprej določena vrata. Strela, preklapljanje električnega omrežja, zagoni in zaustavitve motorja ali napake v lokalnem električnem omrežju lahko povzročijo prehodno prenapetost na različnih točkah električne napeljave. Ko prenapetost vstopi v zgradbo, lahko sama napeljava postane del težave in prenaša prehodni pojav proti občutljivi opremi.

To postavlja praktično vprašanje za načrtovanje električnega sistema: ali lahko ena AC prenapetostna zaščitna naprava resnično zaščiti celotno zgradbo?

V majhni namestitvi s kratkimi kabli in omejeno opremo lahko ena strateško postavljena naprava nudi koristno zaščito. V večji zgradbi pa lahko zanašanje na eno samo zaščitno točko pusti izpostavljena vezja na nižji stopnji.

Zakaj ena zaščitna točka morda ne bo dovolj

Prenapetostna zaščita deluje tako, da prekomerno prehodno napetost preusmeri stran od opreme proti ozemljitvenemu sistemu. Bližje kot je zaščitna naprava opremi, ki jo ščitimo, lažje je nadzorovati napetost, ki doseže to opremo.

To postane bolj zapleteno, ko stavba postaja večja.

Razmislite o trinadstropni poslovni zgradbi. Glavna razdelilna plošča se lahko nahaja v pritličju, medtem ko so računalniki, krmilniki HVAC, sistemi razsvetljave, komunikacijska oprema in druge elektronske obremenitve razporejene po več nadstropjih. Prenapetostna zaščita, ki je nameščena samo na glavni vhodni plošči, ne more samodejno odpraviti vseh prehodnih pojavov v celotnem električnem omrežju.

Dolžina kabla je pomembna, ker se lahko med hitrim prehodom vzdolž prevodnikov razvije napetost. Naprava, ki dobro deluje na servisnem vhodu, bo zato morda potrebovala podporo dodatnih zaščitnih točk dlje v smeri toka.

To je eden od razlogov, zakaj je prenapetostno zaščito bolje razumeti kot sistem in ne kot eno samo komponento.

Kam lahko potuje prehodna prenapetost

Vsak val nima istega izvora ali poti. Neposredna strela je le ena možnost. Vsakodnevno električno preklapljanje lahko povzroči tudi prehodne razmere.

Pogosti viri vključujejo:

Prehodni pojav se lahko premakne iz glavnega distribucijskega sistema v podružnice. Če je občutljiva oprema oddaljena od primarne zaščitne točke, je morda primerna dodatna zaščita.

Naslednji poenostavljeni pogled pomaga razložiti razliko:

Natančna razporeditev je odvisna od električne zasnove, ozemljitvenega sistema, občutljivosti opreme in veljavnih zahtev za namestitev.

Razdalja med ploščami je pomembna

Ena izmed podrobnosti, ki jo je najlažje spregledati, je fizična razdalja med zaščitnimi napravami in bremeni.

Predstavljajte si veliko stavbo z glavno električno ploščo v enem delu in krmilno omarico za avtomatizacijo v drugem. Tudi če sta oba priključena na isti električni sistem, med zelo hitrim prehodom nista električno enaka.

Daljši vodniki uvajajo impedanco. Med prenapetostjo lahko to prispeva k napetostni razliki med točko, kjer je nameščena zaščita, in točko, kjer je priključena oprema.

To ne pomeni, da vsaka vtičnica potrebuje svojo zaščitno napravo. Namesto tega mora zaščitna strategija slediti strukturi električnega distribucijskega sistema.

Za ekipe za nabavo in inženiring je to pomembna razlika. Vprašanje ne bi smelo biti preprosto: "Koliko prenapetostnih zaščitnih naprav je potrebnih?" Boljše vprašanje je: "Kje so točke, na katerih lahko prehodna energija vstopi, potuje in doseže občutljiva bremena?"

Usklajevanje je pomembnejše od preprostega dodajanja naprav

Namestitev več naprav za prenapetostno zaščito ne ustvari samodejno boljšega sistema.

Naprave, nameščene na različnih ravneh distribucije, morajo delovati skupaj. Njihove značilnosti, sposobnost praznjenja, raven napetostne zaščite in namestitev namestitve je treba obravnavati kot del celotnega električnega sistema.

Slaba koordinacija lahko zmanjša učinkovitost celotne ureditve. Nasprotno pa lahko ustrezno postavljene zaščitne stopnje razdelijo nalogo med glavno distribucijsko točko in nadaljnjimi tokokrogi.

Skupni pristop je vzpostavitev različnih ravni zaščite:

Primarna zaščita

Vhodna električna storitev je prva pomembna točka, ki jo je treba upoštevati. Zaščita tukaj obravnava precejšnjo prehodno energijo, ki vstopa iz zunanjega električnega omrežja.

Zaščita sekundarne distribucije

Če ima stavba ločene razdelilne plošče, je mogoče razmisliti o dodatni zaščiti. To je še posebej pomembno, če so kabli razmeroma dolgi ali ko nadaljnja vezja vsebujejo občutljivo električno opremo.

Zaščita lokalne opreme

Zelo občutljivi sistemi lahko zahtevajo zaščito bližje sami opremi. Primeri lahko vključujejo elektronske krmilne sisteme, komunikacijsko opremo, nadzorne naprave in drugo opremo, na katero lahko vpliva prehodna prenapetost.

Cilj ni postaviti zaščito povsod. Pomembno je preprečiti, da bi prenapetost našla nezaščiteno pot do opreme.

Kaj je treba preveriti, preden izbereteAC prenapetostna zaščitna naprava?

Stavba sama ponuja številne namige, potrebne za načrtovanje zaščite.

Koristen pregled bi moral vključevati konfiguracijo električnega sistema, nazivno napetost, ozemljitev, pričakovano prenapetostno okolje, distribucijsko strukturo in vrste priključenih bremen.

Prav tako je vredno ugotoviti, ali tokokrogi potekajo zunaj ali se povezujejo z opremo, ki se nahaja na izpostavljenih območjih. Takšne povezave lahko precej spremenijo profil tveganja.

Ključna vprašanja vključujejo:

Ti pregledi so na splošno uporabnejši od izbire naprave samo na podlagi nazivne napetosti ali fizičnega videza.

Kaj pa zgradbe s sončnimi sistemi?

Situacija postane bolj zanimiva, ko se na stavbo priključi fotovoltaična oprema.

Solarne instalacije lahko uvedejo dodatne električne poti med zunanjo opremo in notranjimi distribucijskimi sistemi. PV nizi, pretvorniki, napeljave za enosmerni tok in izhodna vezja za izmenični tok lahko postanejo del splošne razprave o zaščiti.

To je še posebej pomembno za stavbe s strešnimi solarnimi inštalacijami, ker je PV oprema fizično bližje zunanji izpostavljenosti, medtem ko se ustvarjena energija na koncu poveže z električno infrastrukturo stavbe.

Zato je treba prenapetostno zaščito na strani AC upoštevati skupaj s širšo ureditvijo PV zaščite. Odklopniki enosmernega tokokroga, ločilna stikala enosmernega toka, prenapetostne zaščitne naprave enosmernega toka in druge fotonapetostne zaščitne komponente obravnavajo različne dele sistema in se jih ne sme obravnavati kot zamenljive.

Za stavbo, opremljeno s sončno energijo, lahko pregled samo glavne plošče AC zagotovi nepopolno sliko.

Predpostavka "ena naprava za vse".

Privlačnost ene same naprave je razumljiva. Videti je preprostejše, zavzame manj prostora in lahko zmanjša število komponent, ki jih je treba uskladiti.

Toda električna preprostost na papirju ni vedno enaka ustrezni zaščiti na terenu.

Kompaktna stavba s kratko in preprosto distribucijsko potjo ima lahko zelo različne zahteve od tovarne, pisarniškega kompleksa, skladišča ali večnadstropnega objekta z več razdelilnimi ploščami.

Pravo vprašanje torej ni, ali lahko ena naprava zaščiti stavbo v idealnih pogojih. Bolj uporabno vprašanje je, ali instalacija zagotavlja zadostno zaščito na mestih, kjer se lahko realno pojavi prehodna energija.

Ta sprememba v perspektivi lahko prepreči, da bi sicer razumen zaščitni načrt postal preveč odvisen od ene zaščitne točke.

Namestitev je še vedno pomembna

Celo pravilno izbrana komponenta prenapetostne zaščite lahko deluje slabo, če namestitev ni izvedena pravilno.

Priključni vodniki morajo biti primerno kratki in razporejeni v skladu z veljavnimi zahtevami za namestitev. Ozemljitev in vezava sta enako pomembni, ker je za udarni tok potrebna nadzorovana pot stran od zaščitene opreme.

Napravo je treba namestiti tudi na mesto, ki ustreza njeni električni funkciji, in jo po potrebi uskladiti z nadtokovno zaščito navzgor.

Te podrobnosti je med izbiro komponent zlahka spregledati, ker niso prikazane na etiketi izdelka. Vendar pa lahko neposredno vplivajo na učinkovitost zaščite v resničnem svetu.

Zaradi tega je treba specifikacije pregledati skupaj z električno zasnovo, namesto da bi prenapetostno zaščitno napravo obravnavali kot izoliran dodatek.

Praktičen način za pregled zaščite zgradbe

Za ekipe za nabavo in električne načrtovalce lahko preprost pregled v treh korakih naredi postopek jasnejši.

Najprej preslikajte porazdelitev moči. Identificirajte dohodno zalogo, glavne plošče, podplošče in glavno opremo.

Drugič, določite točke izpostavljenosti. Poiščite povezave na prostem, dolge kable, izpostavljenost streli in opremo z omejeno toleranco za prehodno napetost.

Tretjič, ocenite usklajevanje zaščite. Ugotovite, ali je zaščita na servisnem vhodu zadostna ali pa so potrebne dodatne stopnje navzdol.

Ta pristop olajša tudi primerjavo različnih specifikacij, ne da bi se osredotočali le na ceno ali en sam električni parameter.

Končni odvzem

Stavba nima nujno ene same "vstopne točke prenapetosti". Prehodna prenapetost se lahko premika skozi različne dele električne instalacije, učinkovitost zaščite pa je odvisna od lokacije, ožičenja, ozemljitve, občutljivosti opreme in koordinacije.

Za majhen in preprost električni sistem lahko zadostuje ena strateško nameščena zaščitna naprava. Večje ali kompleksnejše instalacije pogosto zahtevajo večplastni pristop, pri katerem je zaščita postavljena glede na strukturo in tveganje električnega omrežja.

Pri pregledu anAC prenapetostna zaščitna naprava, najpomembnejše vprašanje torej ni le, kako zmogljiva je naprava, ampak kje je nameščena in kateri del električnega sistema naj bi varovala. Za fotonapetostne instalacije mora ta ocena vključevati tudi razmerje med zaščito AC in DC.

Z naborom izdelkov, ki zajema zaščitne komponente za izmenični in enosmerni tok, vključno z napravo za zaščito pred prenapetostjo izmeničnega toka, odklopniki za enosmerni tok, napravami za prenapetostno zaščito pri enosmernem toku, izolatorskimi stikali za enosmerni tok, varovalkami za enosmerni tok in solarnimi kombiniranimi omaricami, Zhejiang Dabo Electric Co., Ltd. (CHYT) zagotavlja uporaben kontekst izdelka za obravnavo zaščite kot dela celotnega fotovoltaičnega in električnega distribucijskega sistema.
