Sodobni električni sistemi temeljijo na varni in stabilni distribuciji električne energije. Ne glede na to, ali gre za stanovanjske zgradbe, komercialne objekte ali industrijska okolja, anAC odklopnikima ključno vlogo pri preprečevanju preobremenitev, kratkih stikov in električnih požarov. Izbira pravega odklopnika izboljša varnost, skrajša čas izpadov in zaščiti drago električno opremo.
Povzetek članka
Ta članek pojasnjuje, kako delujejo odklopniki AC, zakaj so bistveni za električno zaščito in kako izbrati pravi odklopnik za različne aplikacije. Spoznali boste tudi pogoste težave, strategije vzdrževanja in praktične premisleke pri nakupu za varnejše delovanje električnega sistema.
Kaj je AC odklopnik?
Odklopnik izmeničnega toka je avtomatska električna zaščitna naprava, zasnovana za prekinitev električnega toka, ko pride do nenormalnih razmer. Ti nenormalni pogoji vključujejo preobremenitve, kratke stike in okvare opreme, ki bi sicer lahko poškodovale sisteme ožičenja ali povezane naprave.
Za razliko od tradicionalnih varovalk, ki jih je treba po delovanju zamenjati, je odklopnike običajno mogoče ponastaviti in ponovno uporabiti. Zaradi tega so učinkovitejša in stroškovno učinkovitejša rešitev za sodobne električne sisteme.
AC odklopniki se pogosto uporabljajo v:
- Stanovanjske razdelilne plošče
- Poslovne zgradbe
- Sistemi industrijske avtomatizacije
- Sistemi obnovljivih virov energije
- Zaščitna vezja motorja
- HVAC oprema
Profesionalni proizvajalci, kot je CHYT, zagotavljajo zanesljive rešitve AC odklopnikov za nizkonapetostno distribucijo električne energije in industrijske zaščite.
Kako deluje odklopnik AC?
Načelo delovanja odklopnika AC temelji na zaznavanju nenormalnega električnega toka in samodejnem odklopu tokokroga, preden pride do resne poškodbe.
Odklopnik vsebuje notranje zaščitne mehanizme, ki se odzivajo na različne napake.
| Vrsta zaščite |
funkcija |
| Toplotna zaščita |
Ščiti pred preobremenitvijo z uporabo toplotno občutljivih komponent. |
| Magnetna zaščita |
Takoj se odzove na tokove kratkega stika z elektromagnetno silo. |
| Sistem za gašenje obloka |
Varno zaduši električni oblok med prekinitvijo tokokroga. |
Ko tok preseže nazivno zmogljivost odklopnika, se notranji mehanizem sproži in prekine električni tok. Ta hitra prekinitev zmanjša škodo in izboljša varnost delovanja.
Vrste AC odklopnikov
Različne aplikacije zahtevajo različne vrste odklopnikov. Razumevanje razpoložljivih možnosti strankam pomaga izbrati najprimernejšo zaščitno rešitev.

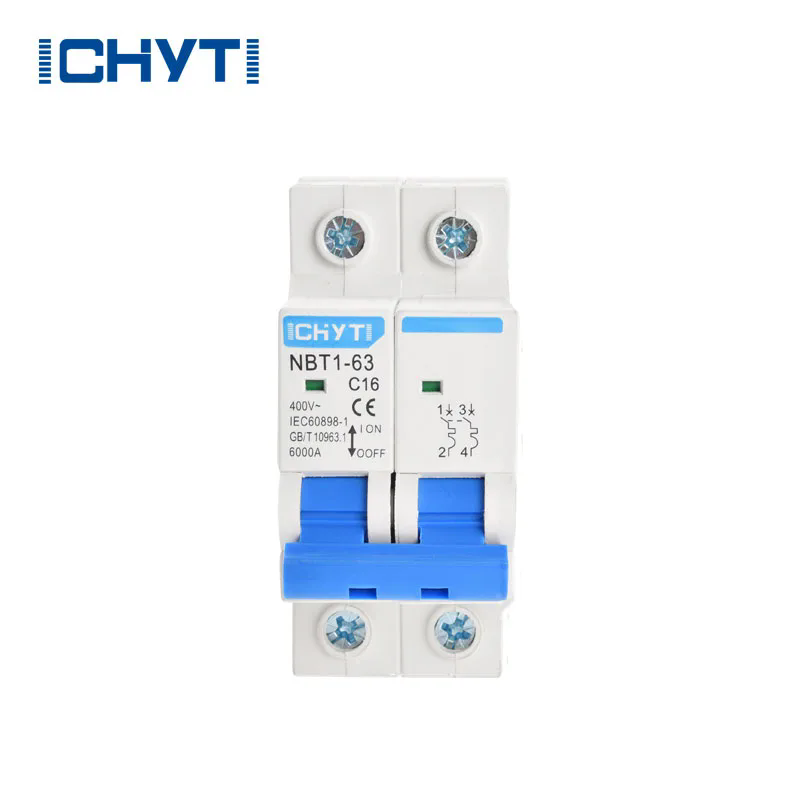

Miniaturni odklopnik (MCB)
MCB se običajno uporabljajo v stanovanjskih in lahkih komercialnih aplikacijah. Zagotavljajo zaščito sistemov razsvetljave, vtičnic in malih aparatov.
Odklopnik v oblikovanem ohišju (MCCB)
MCCB so zasnovani za višje nazivne tokove in industrijska okolja. Ponujajo nastavljive nastavitve izklopa in izboljšano prekinitveno zmogljivost.
Odklopnik na diferenčni tok (RCCB)
RCCB zaznajo tok uhajanja in zmanjšajo tveganje električnega udara.
Zračni odklopnik (ACB)
ACB se običajno uporabljajo v velikih sistemih za distribucijo električne energije in industrijskih obratih.
Zakaj so odklopniki AC pomembni?
Električne napake lahko povzročijo resne posledice, vključno z nevarnostjo požara, poškodbami opreme, izpadi proizvodnje in varnostnimi nesrečami. Odklopnik AC deluje kot prva obrambna linija pred temi tveganji.
Glavne prednosti vključujejo:
- Samodejna izolacija napak
- Izboljšana električna varnost
- Zmanjšani stroški vzdrževanja
- Zaščita dragih strojev
- Izboljšana zanesljivost električnega sistema
- Hitra obnovitev po odpravi napake
Za industrijske uporabnike je zanesljivo delovanje odklopnika še posebej pomembno, saj lahko nepričakovane prekinitve napajanja povzročijo znatne izgube pri delovanju.
Kako izbrati pravi odklopnik AC
Izbira pravega odklopnika zahteva natančno analizo električnega sistema in okolja uporabe.
Pomembni dejavniki vključujejo:
| Faktor |
Zakaj je pomembno |
| Nazivni tok |
Zagotavlja, da lahko odklopnik prenese normalno delovno obremenitev. |
| Nazivna napetost |
Ujemati se mora z napetostjo električnega sistema. |
| Prelomna zmogljivost |
Določa največji okvarjeni tok, ki ga lahko odklopnik varno prekine. |
| Število polj |
Odvisno od enofaznih ali trifaznih aplikacij. |
| Namestitveno okolje |
Temperatura, vlaga in prah vplivajo na delovanje lomilke. |
Sodelovanje z izkušenim dobaviteljem, kot je CHYT, lahko poenostavi postopek izbire in pomaga zagotoviti dolgoročno zanesljivost.
Pogoste težave z odklopnikom AC
Tudi pri visokokakovostnih odklopnikih se lahko sčasoma pojavijo težave, če niso pravilno nameščeni ali izpostavljeni težkim pogojem delovanja.
Pogoste težave vključujejo:
- Pogosto spotikanje
- Pregretje terminalov
- Zrahljane žične povezave
- Mehanska obraba
- Korozija zaradi vlage
- Odklopnik se ne ponastavi
Pogosto sprožitev odklopnika je običajno znak preobremenjenih tokokrogov, kratkih stikov ali okvarjene priključene opreme. Neupoštevanje teh opozorilnih znakov lahko poveča tveganje za okvaro električnega toka.
Nasveti za vzdrževanje za dolgoročno delovanje
Redno vzdrževanje pomaga podaljšati življenjsko dobo odklopnika AC in zagotavlja dosledno delovanje zaščite.
- Redno pregledujte sponke, da so ohlapne povezave
- Električne plošče naj bodo čiste in suhe
- Preverite znake pregrevanja ali razbarvanja
- Izvedite periodično testiranje izolacije
- Takoj zamenjajte poškodovane ali zastarele odklopnike
- Poskrbite za pravilno porazdelitev obremenitve
Industrijski obrati bi morali izvajati tudi programe načrtovanega preventivnega vzdrževanja, da bi zmanjšali nepričakovane izpade.
Primerjalna tabela AC odklopnikov
| Vrsta odklopnika |
Aplikacija |
Trenutni obseg |
Glavna prednost |
| MCB |
Stanovanjski |
Nizka |
Kompakten in ekonomičen |
| MCCB |
Industrijski |
Srednje do visoko |
Visoka prelomna zmogljivost |
| RCCB |
Zaščita pred puščanjem |
Srednje |
Preprečevanje električnega udara |
| ACB |
Distribucija moči |
Zelo visoko |
Napredna industrijska zaščita |
pogosta vprašanja
Ali lahko odklopnik AC prepreči električni požar?
ja Odklopniki odklopijo okvarjena vezja, preden prekomerna toplota poškoduje izolacijo ožičenja in okoliške materiale.
Zakaj se moj odklopnik sproži?
Pogost izklop lahko pomeni preobremenjena vezja, kratke stike ali nepravilno delovanje električne opreme.
Kako dolgo traja AC odklopnik?
Visokokakovostno kladivo lahko traja več let, če je pravilno nameščeno in vzdrževano.
Ali lahko sam zamenjam odklopnik?
Električna dela naj izvajajo usposobljeni strokovnjaki, da se zagotovi varnost in skladnost z lokalnimi predpisi.
Kateri odklopnik je najboljši za industrijsko uporabo?
MCCB in ACB so običajno prednostni za industrijske sisteme zaradi svoje večje zmogljivosti in naprednih zaščitnih funkcij.
Zaključek
Odklopnik AC je ena najpomembnejših komponent v vsakem električnem sistemu. Ščiti ljudi, opremo in lastnino pred nevarnimi električnimi napakami, hkrati pa izboljšuje stabilnost in učinkovitost delovanja.
Ne glede na to, ali potrebujete zaščito za stanovanjsko distribucijo, komercialne instalacije ali sisteme industrijske avtomatizacije, je izbira pravilne specifikacije odklopnika ključna za dolgoročno delovanje in varnost.
CHYTponuja zanesljive rešitve AC odklopnikov, zasnovane za sodobne električne aplikacije. Če iščete zanesljive izdelke, strokovno tehnično podporo in prilagojene rešitve električne zaščite,kontaktirajte nasdanes, da bi razpravljali o vaših projektnih zahtevah in odkrili pravi AC odklopnik za vaš sistem.
