Metode ožičenja 1P/2P/3P/4P enosmernih odklopnikov v napajalnih sistemih UPS

V konfiguraciji napajalnih sistemov UPS enosmerni odklopniki opravljajo dvojno funkcijo izolacije in prenapetostne zaščite za akumulatorska vezja. Različni tipi napajalnikov UPS ustrezajo različnim nazivnim napetostim in tokovom baterij, zato je potrebna prilagoditev odklopnikov DC z različnim številom polov. Ta članek podrobno opisuje različne metode ožičenja 1P/2P/3P/4P enosmernih odklopnikov, ki se uporabljajo v sistemih UPS.

1. Odklopniki imajo standardne parametre, vključno z nazivno napetostjo in nazivnim tokom (za tipe 1P). Ko ti parametri ne izpolnjujejo zahtev glede napetosti in toka akumulatorja, se lahko delovna napetost in tok povečata z dodajanjem števila polov odklopnika in sprejemom serijsko-vzporednih povezovalnih konfiguracij. Natančneje, serijska povezava poveča napetost, medtem ko vzporedna povezava poveča tok.Za primer vzamemo nazivno napetost 250 V.

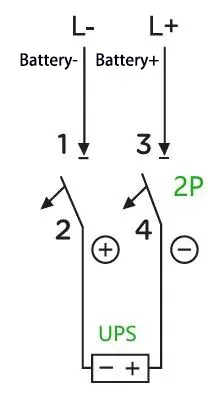

A:Na primer: za UPS z zmogljivostjo 40 kVA in nazivnim baterijskim nizom 32 celic (napetost izenačevalnega polnjenja: 14 V × 32 = 448 V; obstajajo tudi baterije z napetostjo lebdečega polnjenja samo 13,6 V, ki je tukaj uporabljena samo za ilustracijo), je največji delovni tok izračunan kot 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 32 = 139 A (ob predpostavki, da je faktor moči 1,0, izkoristek 90 % in izklopna napetost, nastavljena za UPS, 10 V na celico). V tem primeru zadostuje odklopnik 2P 500 V 200 A. Način ožičenja je naslednji:

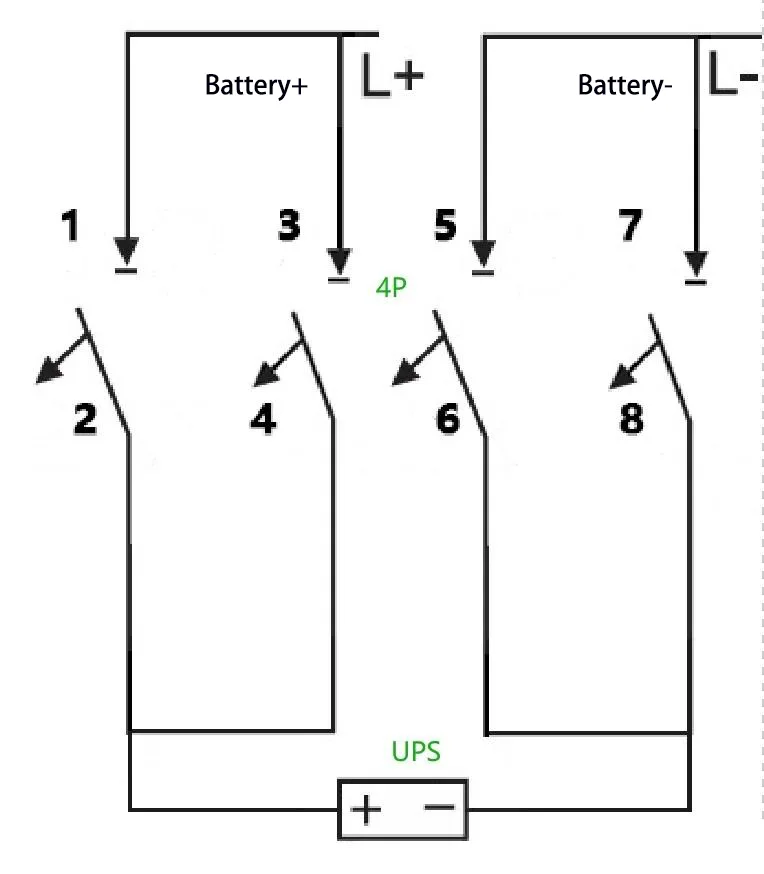

B:Kaj pa, če namesto tega uporabimo odklopnik 2P 500 V 100 A? To zahtevo je mogoče izpolniti s 4P odklopnikom—natančneje z vzporedno povezavo dveh sklopov 2P odklopnikov za povečanje tokovne zmogljivosti. Način ožičenja je naslednji:

C:Na primer: za UPS z zmogljivostjo 40 kVA in nazivnim baterijskim nizom 40 celic (napetost izenačevalnega polnjenja: 14 V × 40 = 560 V) je največji delovni tok izračunan kot 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 = 111 A. Lahko se uporabi 3P 750 V 150 A odklopnik, z dvema zaporedno povezanima poloma. Način ožičenja je naslednji:

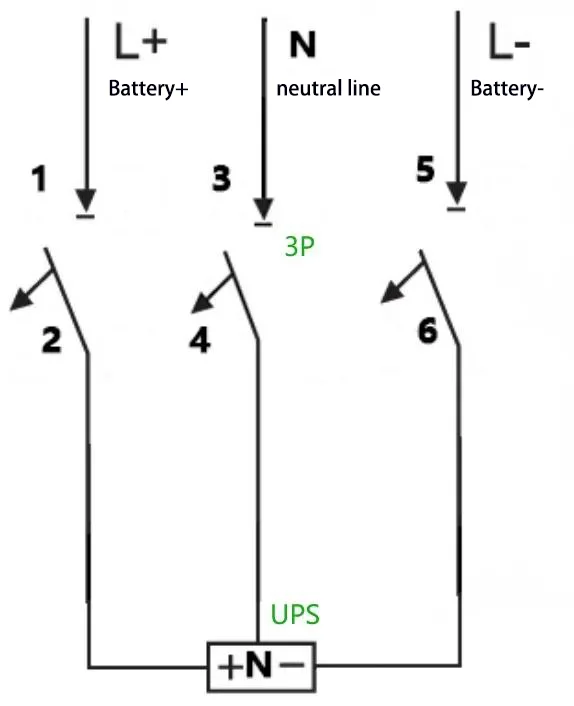

D:Na primer: za UPS z zmogljivostjo 40 kVA, nazivnim baterijskim nizom 32 celic in nevtralno žično povezavo (izenačevalna polnilna napetost: 14 V × 32 = 448 V, tj. ±224 V), je največji delovni tok izračunan kot 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 32 = 139 A. A 3P 500 V 200 A je mogoče uporabiti odklopnik, način ožičenja pa je naslednji:

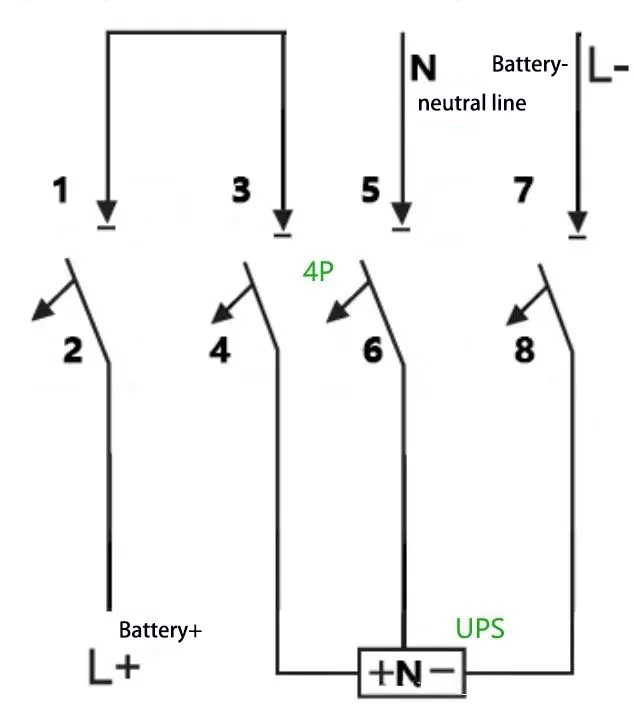

E:Na primer: za UPS z zmogljivostjo 40 kVA, nazivnim baterijskim nizom 40 celic in nevtralno žično povezavo (izenačevalna polnilna napetost: 14 V × 40 = 560 V, tj. ±280 V), je največji delovni tok izračunan kot 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 = 111 A. A 4P 750 V 150 Odklopnik lahko uporabite z dvema polama, povezanima zaporedno. Način ožičenja je naslednji:
