Analiza napak in ravnanje s fotovoltaično kombinirano omarico

Kot pomembna sestavina sodobne zelene energije sta delovanje in vzdrževanje fotovoltaičnih elektrarn ključnega pomena. Kot ključna električna oprema v fotovoltaičnih elektrarnah je kombinirana omarica izjemnega pomena pri vsakodnevnem delovanju in vzdrževanju.

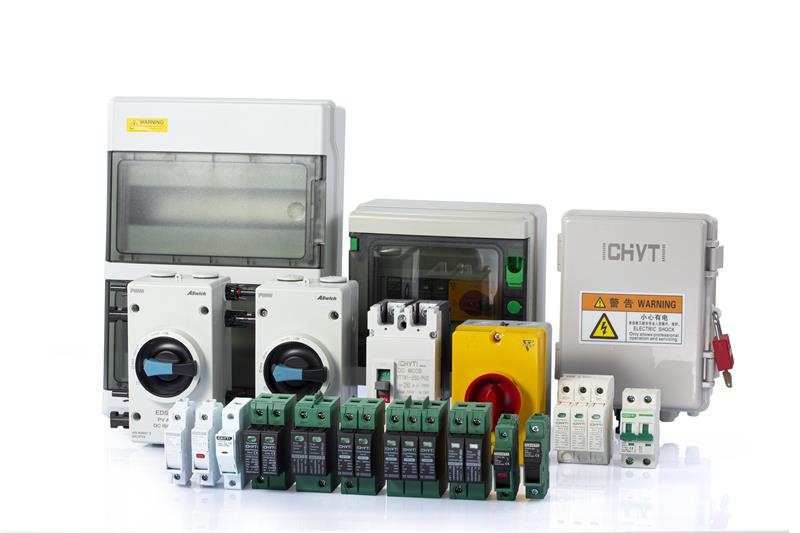

Osnovne funkcije in zgradba PV kombinirane omarice

Glavna funkcija fotovoltaične kombinirane omarice je zbiranje enosmerne električne energije iz več fotonapetostnih nizov in varen prenos do naslednjih enosmernih razdelilnih omar ali pretvornikov prek zaščitnih naprav, kot so odklopniki in odvodniki strele. Njegova struktura običajno vključuje ohišje, vhodni terminal za enosmerni tok, zaščito pred strelo, odklopnik za enosmerni tokokrog, nadzorno enoto in sponke za ožičenje.

Spodaj je shematski diagram notranje strukture kombinirane škatle:

◆ Škatla:Izdelan je iz nerjavečega jekla ali plastike, ima dobro tesnjenje, odpornost proti koroziji in odvajanje toplote. Stopnja zaščite običajno doseže IP65, kar lahko učinkovito prepreči vdor prahu in vlage.

◆ DC vhodni terminal:Vsaka kombinirana škatla ima več vhodnih vrat, ki ustrezajo sprejemnim tokovom iz različnih fotovoltaičnih nizov. Vsaka vrata so opremljena s konektorji MC4 ali namenskimi priključki za ožičenje za preprosto povezovanje vrvic.

◆ Zaščita pred strelo:Vgrajeni odvodnik strele, običajno prenapetostna zaščita (SPD), posebej zasnovan za fotovoltaiko, se uporablja za preprečevanje prenapetosti, ki jo povzroča strela, in zaščito sistema pred poškodbami zaradi strele.

◆ DC odklopnik:Vsak vhodni terminal je opremljen z enosmernim odklopnikom za zaščito pred prevelikim tokom. Ko se zazna nenormalen tok (kot je kratek stik ali preobremenitev), se tokokrog samodejno prekine, da se zaščiti varnost fotovoltaičnih modulov in sistemov.

◆ Sponke za ožičenje:Sponke za ožičenje z jasnimi oznakami v notranjosti so primerne za vzdrževalno osebje, da jih pregleda in odpravi težave.

Analiza pogostih napak in struktura PV kombinirane omarice

◆ Analiza pojava pogostega proženja odklopnikov

Iskanje temeljnega vzroka: Ta pojav je lahko posledica kratkih stikov med nizi, fizične poškodbe fotonapetostnih modulov, nepravilnega delovanja med ožičenjem ali pa je sistem izpostavljen obremenitvam, ki presegajo predvideni obseg.

Navodilo za obdelavo: Prvi korak je izolacija prizadetega vhodnega vezja, nato pa z multimetrom natančno izmerite napetost odprtega tokokroga in tok kratkega stika ustreznega fotovoltaičnega niza, da natančno locirate nenormalno komponento. Če med začetnim pregledom ni očitnih težav, je treba skrbno preveriti povezovalne kable, da potrdite, ali so poškodbe izolacije povzročile staranje, obraba ali zunanji dejavniki, ki lahko povzročijo ozemljitvene napake. Nenazadnje ni mogoče prezreti ocene samega odklopnika, vključno s tem, ali njegov nazivni tok, napetost in drugi parametri ustrezajo sistemskim zahtevam. Po potrebi je treba izvesti zamenjavo, da se zagotovi stabilno delovanje sistema.

◆ Strategije odzivanja v primeru okvare odvodnika strele

Vzrok okvare: Odvodniki strele kot ključna oprema za zaščito sistema pred udari strele in prenapetostjo pogosto odpovejo zaradi neposrednega udara strele ali notranje prenapetosti sistema.

Postopek: Redno preverjanje statusa indikatorskega okna ali LED-lučke odvodnika strele je učinkovito sredstvo za preprečevanje okvare. Ko indikatorsko okno postane rdeče ali izgubi prikaz, to pomeni, da je bil odvodnik strele poškodovan in ga je treba nemudoma zamenjati, da se izognete morebitnim varnostnim tveganjem.

◆ Rešitev problema visoke notranje temperature v kombinirani škatli

Analiza vzroka: Notranja temperatura kombinirane omarice je previsoka, običajno zaradi tujih predmetov, ki blokirajo odprtine za odvajanje toplote, prekomernega nabiranja prahu v ohišju ali pregretja grelnih elementov zaradi prevelikega toka.

Rešitev: Najprej je potrebno očistiti prezračevalne in odvodne odprtine kombinirane škatle, da zagotovite neovirano kroženje zraka. Hkrati preverite in odstranite prah v škatli, da zmanjšate toplotno odpornost. Če težava ni temeljito rešena, se lahko razmisli o dodajanju hladilnega ventilatorja ali optimizaciji zasnove izolacije škatle, da se zmanjša vpliv zunanjega okolja na temperaturo v škatli. Poleg tega je treba izslediti vir čezmernega toka in prilagoditi ali popraviti povezane komponente, da se zagotovi, da je sistemski tok znotraj varnega območja.

◆ Reševanje težav s pregrevanjem kabelskega spoja

Analiza vzrokov: Pregrevanje kabelskih spojev je predvsem posledica slabega kontakta, kar poveča kontaktni upor in ustvarja veliko količino toplote.

Predlog za ravnanje: Uporabite infrardečo toplotno sliko za redno spremljanje temperature kabelskih spojev znotraj in zunaj zbirne omarice. Ko se odkrijejo nenormalne visoke temperature, je treba ustrezne tokokroge takoj prekiniti, da preprečite požarne nesreče. Hkrati preverite stanje pritrjenosti pregretega spoja in po potrebi spoj predelajte ali zamenjajte poškodovane dele, da zagotovite dober kontakt in prevodnost spoja.

Struktura za preprečevanje napak in vzdrževanje za PV kombinirano omarico

◆ Načrt rednih pregledov

Razvijte podroben načrt inšpekcijskih pregledov, vključno s pregledi električne varnosti, čiščenjem in vzdrževanjem, testiranjem delovanja itd., da zagotovite, da se vsi vidiki izvajajo v skladu z načrtom.

◆ Prilagoditev okoljske prilagodljivosti

Za različne podnebne razmere je treba sprejeti ustrezne ukrepe, kot je krepitev ukrepov za zaščito pred vlago in odvajanje toplote na območjih z visoko temperaturo in deževjem, povečanje pogostosti čiščenja na območjih z velikimi peščenimi nevihtami ter zmanjšanje ovir in obrabe.

◆ Upravljanje in popis rezervnih delov

Vzdržujte zaloge potrebnih rezervnih delov, zlasti ranljivih delov, kot so odklopniki, odvodniki strele, konektorji itd., da zagotovite hitro zamenjavo v primeru okvare in zmanjšate izpade

◆ Tehnično usposabljanje in izmenjava

Organizirajte delovno in vzdrževalno ekipo, da se udeleži strokovnega usposabljanja, delite najnovejše tehnologije delovanja in vzdrževanja ter primere napak ter izboljšajte splošno raven usposobljenosti in zmogljivosti ekipe za odzivanje v sili.

◆ Redno pregledovanje in čiščenje

Priporočljivo je, da očistite zunanjost kombinirane škatle vsake tri mesece do šest mesecev, da odstranite prah in umazanijo ter zagotovite, da odprtine za odvajanje toplote niso ovirane; Hkrati preverite tesnjenje škatle, da zagotovite, da ni pronicanja vodne pare.

◆ Preskušanje električnega delovanja

Vsaj enkrat letno izvedite obsežen preskus električne učinkovitosti, vključno z merjenjem napetosti in toka vsakega vhodnega tokokroga, da zagotovite, da sta normalna, preverite delovni status odklopnikov in odvodnikov strele ter zagotovite stabilnost povezav komunikacijskega modula.
