Podjetje ICHYTI je strokovno podjetje, ki se ukvarja z raziskavami in razvojem ter proizvodnjo veleprodajnih dc mcb za sončno energijo na področju fotovoltaike. Fotovoltaični namenski odklopniki, fotonapetostne AC/DC kombinirane omarice, razdelilne omare, velike fotonapetostne omrežne omare, omrežne omarice in fotonapetostni izdelki za zaščito pred strelo se pogosto uporabljajo v novih distribucijskih sistemih, povezanih z energetskim omrežjem. Ti izdelki imajo prednosti enostavne namestitve, velike zanesljivosti in popolne kvalifikacije ter so splošno priznani in jim zaupajo stranke po vsem svetu.

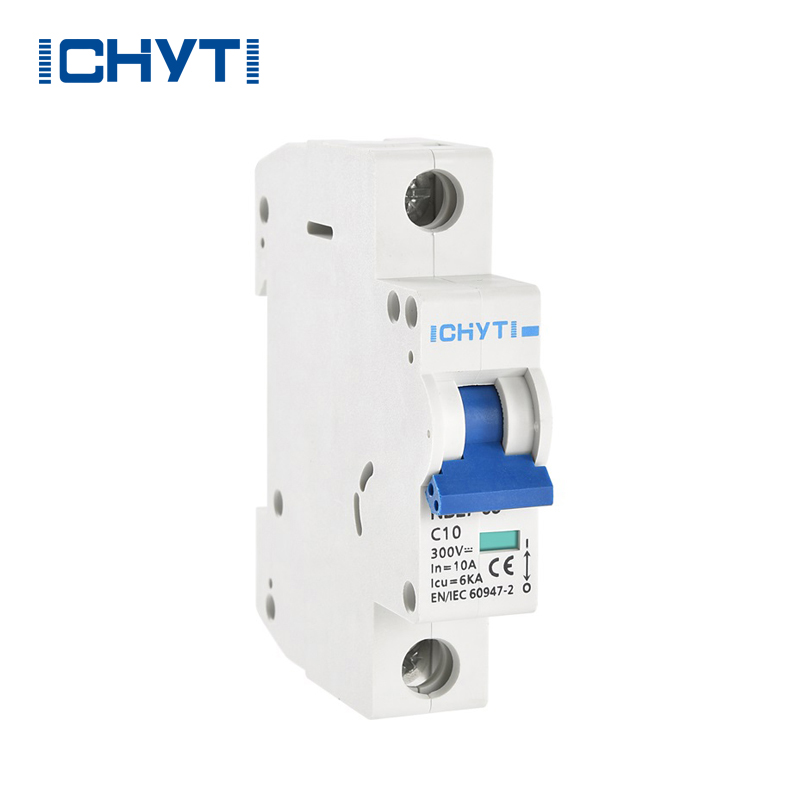

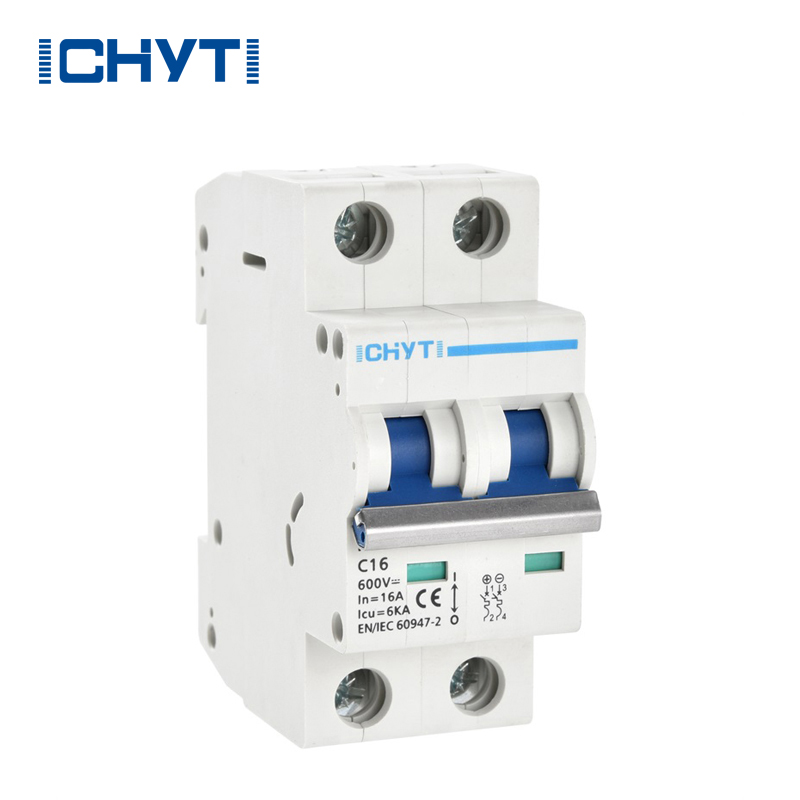

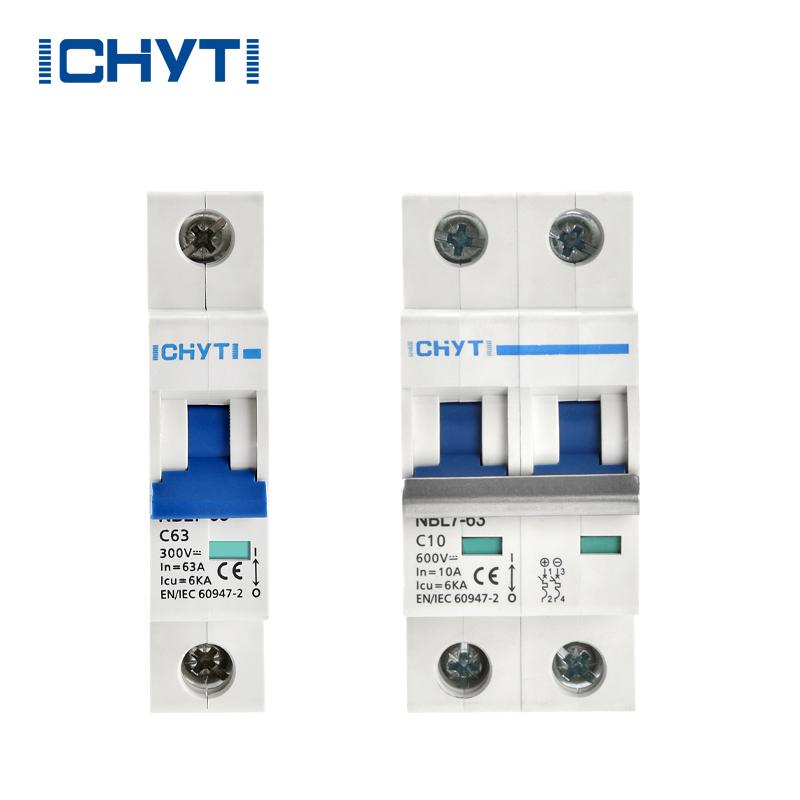

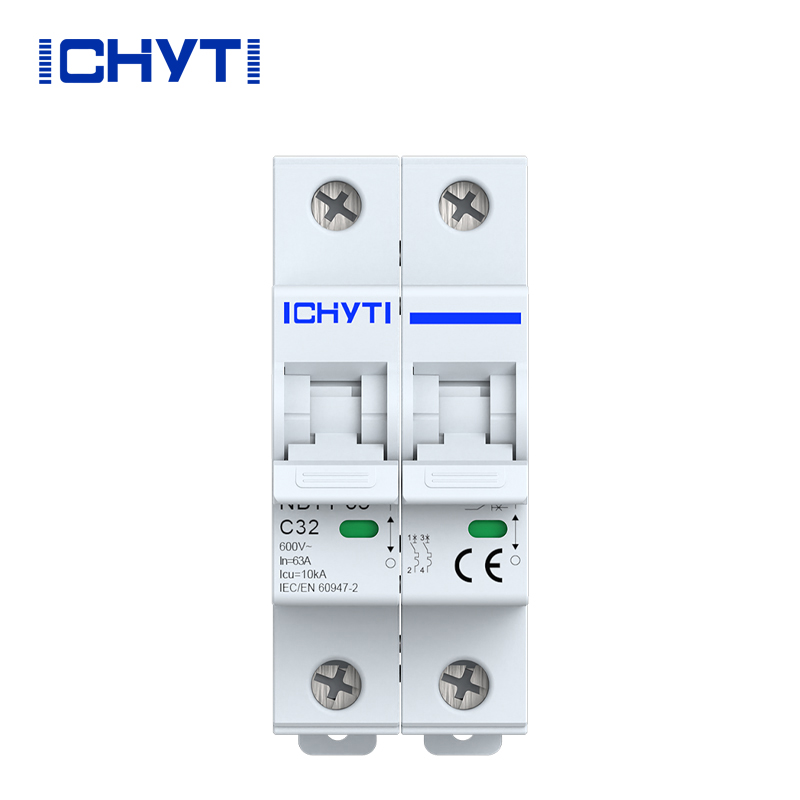

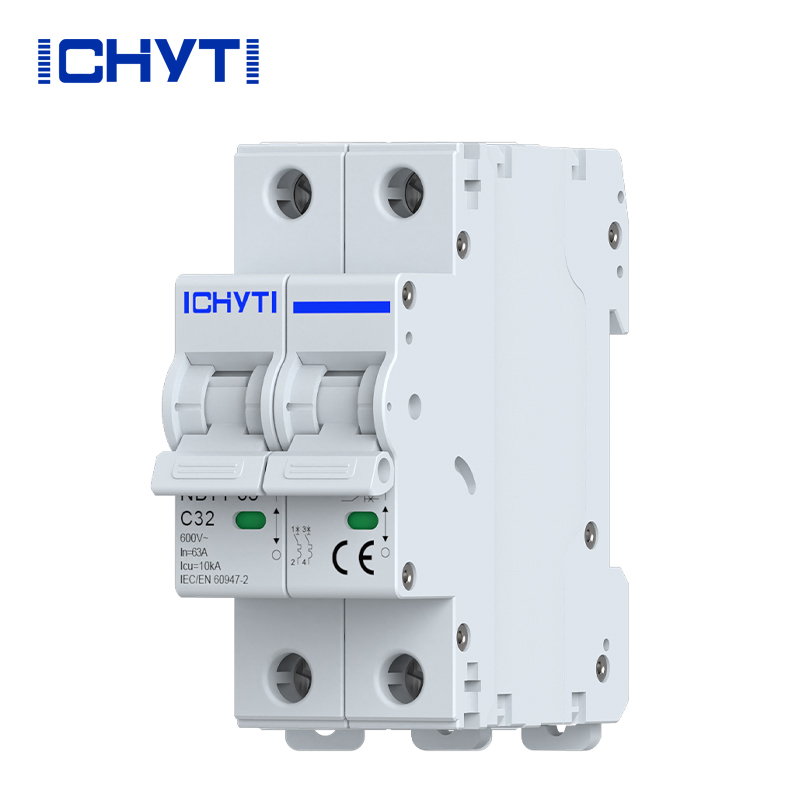

Kitajska ICHYTI dc mcb za solarne dobavitelje je primerna za enosmerna tokokroga z nazivno napetostjo 1000 V in nazivnim tokom do 63 A, kar zagotavlja zaščito pred preobremenitvijo in kratkim stikom. Poleg tega se lahko ta naprava uporablja tudi za nizkofrekvenčno delovanje vodov DC, kot so komunikacijski in fotovoltaični sistemi.
Model izdelka |
|
NBL7-63 |
||
Palica |
|
1P |
2P |
4P |
Tok okvirja |
|
63A |
||
Nazivni tok |
notri |
6, 10, 16, 20, 25, 32, 40, 50z63A |
||
Nazivna delovna napetost |
Ue(DC) |
300 V |
500/600/1000V |
1000 V |
Nazivna izolacijska napetost |
uporabniški vmesnik |
1200V |
||
Nazivna impulzna vzdržljivost |
Uimp |
6kV |
||
Prelomna zmogljivost |
lev |
6 KA |
||
Značilnost spotikanja |
|
C |
||
Tip spotikanja |
|
Toplotno magnetno |
||
Električna življenjska doba |
Dejansko |
500 ciklov (63A okvir) |
||
Standardno |
300 ciklov |
|||
Mehansko življenje |
Dejansko |
10000 ciklov (63A okvir) |
||
Standardno |
9700 ciklov |
|||
Kategorija prenapetosti |
|
III |
||
Stopnja onesnaženosti |
|
3 |
||
Zaščita pred vdorom |
|
IP40 Vrata za ožičenje IP20 |
||
Odpornost na vlago in vročino |
|
2. razred |
||
Zmogljivost terminala |
|
2,5 x 35 mm2 |
||
Pritrdilni moment sponk |
|
2,0â 3,5Nm |
||
Sobna temperatura |
|
-30âã+70â |
||
Temperatura shranjevanja |
|
-40âã+85â |
||
Način namestitve |
|
DIN |
||
Standardno |
|
IEC60947-2 |
◉ Ohišje je izdelano iz termoplastičnega materiala, ki v celoti prekriva priključno odprtino, in ima značilnosti odpornosti na udarce in možnosti recikliranja.
◉ Sprejetje klasične zasnove tunelskega terminala v obliki črke U, ki zagotavlja varne in zanesljive linijske povezave, super varno.
◉ Prvotni sistem pretoka zraka lahko učinkovito zmanjša temperaturo med sosednjimi odklopniki, kar zagotavlja varnostno delovanje tokokroga.
◉ Varnostni ročaj ima klasičen in izviren ergonomski dizajn, ki je preprost in priročen za uporabo, varen in zanesljiv.
◉ Vidne so rdeče in zelene indikatorske lučke.
◉ Ročaj je odebeljen za dober oprijem.
◉ Uporaba PC materialov, ki zavirajo gorenje, bistveno izboljša varnost.
◉ Oblikovane zgornje hladilne reže za boljše odvajanje toplote.
◉ Nadmorska višina mesta namestitve ne sme presegati 2000 metrov.
◉ Relativna vlažnost zraka na mestu namestitve ne sme presegati 50% pri najvišji temperaturi 40°C. Pri nižjih temperaturah, kot je 20°C, lahko dovoljena relativna vlažnost doseže 90%.
◉ Za občasno kondenzacijo, ki nastane zaradi sprememb suhe temperature, je treba sprejeti posebne ukrepe.
◉ Na mestu namestitve ne sme biti dežja in snega.
◉ Kategorija vgradnje: Kategorija vgradnje glavnega tokokroga odklopnika je III, kategorija vgradnje pomožnih tokokrogov in krmilnih tokokrogov, ki niso povezani z glavnim tokokrogom, pa II.
