Samodejno preklopno stikalo 400 A

ICHYTI je znani proizvajalec 400-amperskih avtomatskih preklopnih stikal na Kitajskem, ki ponuja izdelke vrhunske kakovosti po konkurenčnih cenah. Zavezani smo zagotavljanju strokovnega vodstva v naši panogi in pozdravljamo vsa povpraševanja ali zahteve po dodatnih informacijah. Prosimo, ne oklevajte in nas kontaktirajte za nadaljnjo pomoč.

Pošlji povpraševanje PDF prenos

Opis izdelka

Kitajski dobavitelji ICHYTI Bulk 400 amp avtomatsko preklopno stikalo je naprava, integrirana s preklopno funkcijo in logičnim krmiljenjem, resnično izvaja funkcijo elektromehanske integracije, primerna za delovanje v distribucijskem sistemu AC50Hz, nazivna napetost AC400V, konvencionalni toplotni tok do 3200A v mineralnih in druga podjetja.

400-ampersko avtomatsko preklopno stikalo zagotavlja funkcijo delovanja zaznavanja napetosti, prisilnega izklopa v položaju "0", ročnega delovanja v sili itd., ki se pogosto uporablja za preklop med običajnim napajanjem in napajanjem v stanju pripravljenosti ali dve opremi za nalaganje ali izvajanje varne izolacije itd. .krmilno vezje bo upravljalo motor prek logičnih ukazov, nato bo motor poganjal delovni mehanizem glavnih stikal, hitro zapiranje ali odpiranje ali premikanje linij, varna izolacija glavnega stikala je očitna in berljiva na oko.

Parameter avtomatskega preklopnega stikala ICHYTI 400 A (specifikacija)

Nazivni ogrevalni tok (A)			160	250	400	630	1000	1250	1600	2000	2500	3200
Nazivna izolacijska napetost Ui(V)		750					1000
Nazivna delovna napetost (Ue)		AC400V
Nazivna udarna napetost Uimp (kV)		8					12
Nazivni delovni tok Ie (A)	AC-31A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-35A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-33A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
Nazivni kratkotrajni vzdržni tok lcw (kA)		7	9		13			50				55
Nazivni mejni tok kratkega stika (kA)		100			70		100	120		80
Ocena		PC razred
Standardno		IEC947-6-1 GB14048.11-2008
Nazivna priključna zmogljivost (A Rms)		10le
Nazivna prekinitvena zmogljivost (A Rms)		8le
Krmilna napajalna napetost (V)		DC24V, 48V, 110V, AC220V
Čas pretvorbe (S)		0.5	1	1.1	1.2		1.25			2.45

Funkcija avtomatskega preklopnega stikala ICHYTI 400 A

◉ Električna ključavnica: Upravlja notranjo kontrolno moč stikala. Ko je električna ključavnica vklopljena, lahko stikalo deluje popolnoma samodejno in na voljo je močna nastavitev delovanja "0". Ko je električna ključavnica zaprta, lahko stikalo upravljate samo ročno.

◉ Ročaj za upravljanje: Ročno upravljanje stikala z uporabo ročaja za upravljanje zahteva, da je električna ključavnica zaprta.

◉ Žabica: Za namene vzdrževanja najprej uporabite upravljalni ročaj, da stikalo postavite v položaj "0", nato pa dvignite mehanizem ključavnice. Ključavnico lahko nato prenovimo.

◉ Indikator: Prikazuje delovno stanje stikala.

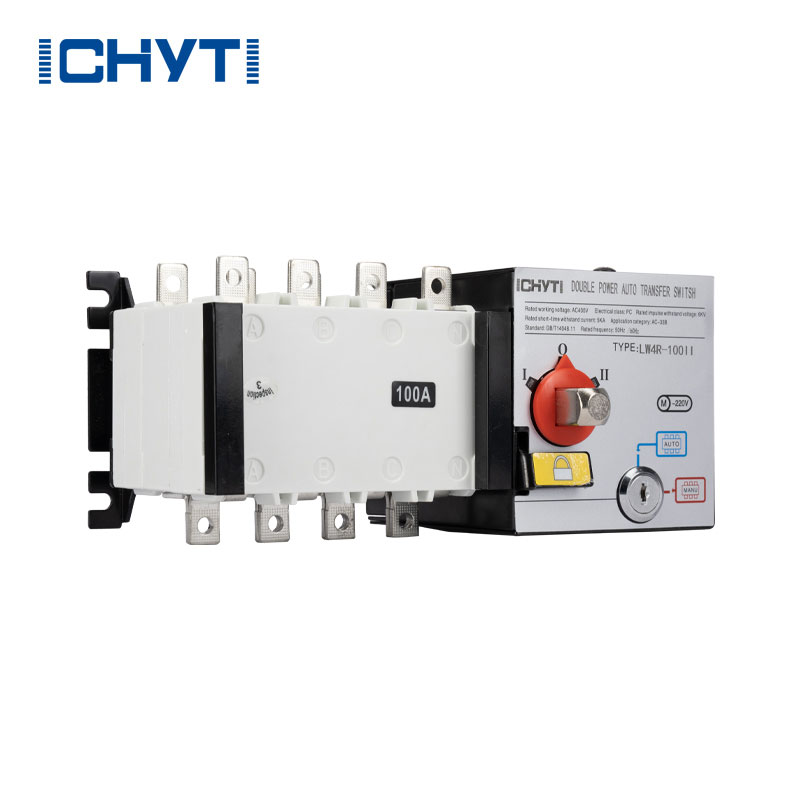

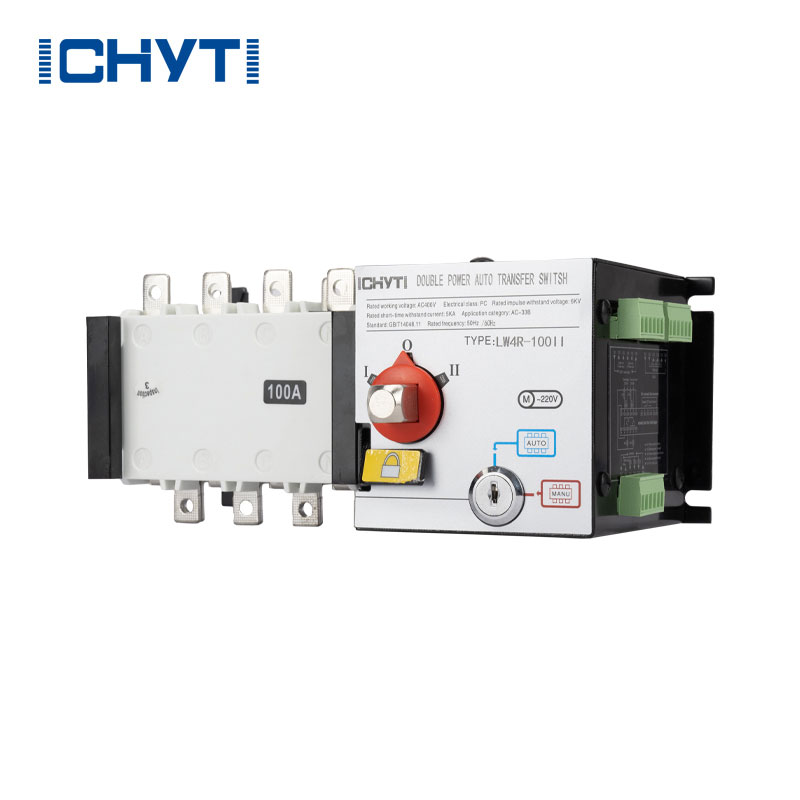

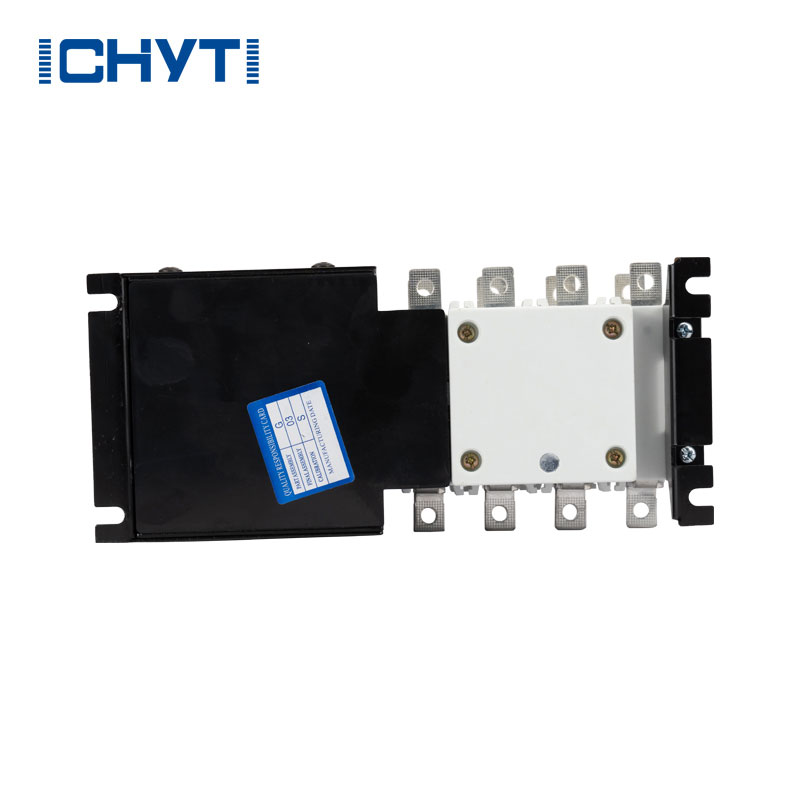

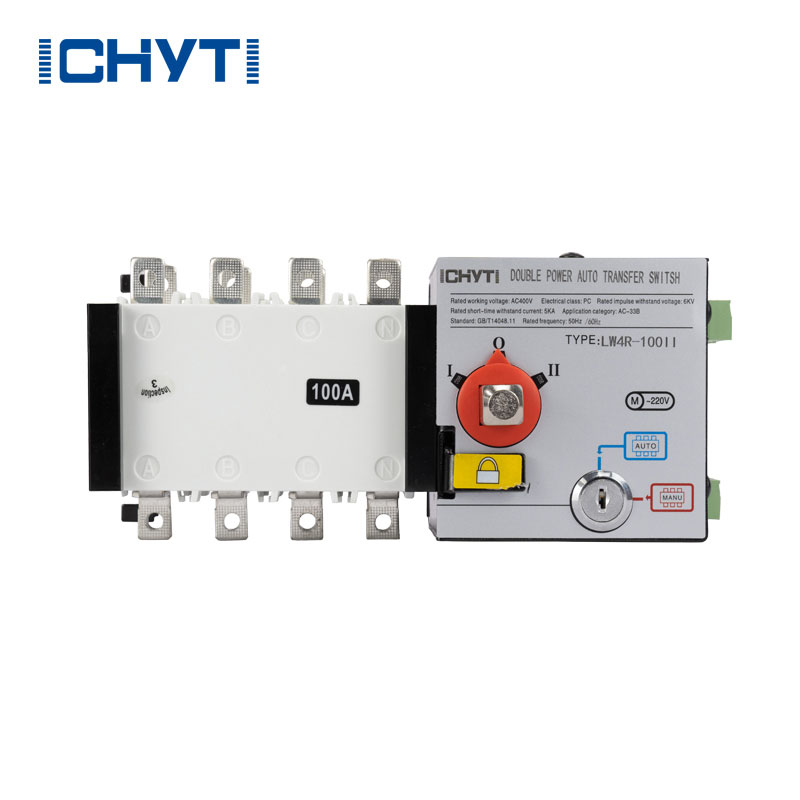

ICHYTI 400 amp samodejno preklopno stikalo Podrobnosti

Samodejno preklopno stikalo ICHYTI 400 A Mere in ožičenje

Velikost izdelka in velikost namestitve
notri	A	A1	B	B1	C	E	G	J	K	L	N	P	R	S	T	U	W	X	Y	Y1
100A/3	235	232	106	105	134	133	115	221.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
100A/4	247	244	106	105	134	133	115	233.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
125A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
125A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
160A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
160A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
250A/3	356	312	170	142	261	208	145	293	102	7	91	50	25	30	3.5	142	168	11	60	145
250A/4	406	362	170	142	261	208	145	343	102	7	91	50	25	30	3.5	142	168	11	60	145
400A/3	487	368	260	222	284	273	189	351	180	9	93	65	32	40	5	222	203	11	83	193
400A/4	552	433	260	222	284	273	189	416	180	9	93	65	32	40	5	222	203	11	83	193
630A/3	487	368	260	222	284	273	189	351	180	9	93	65	40	50	6	222	203	12	83	193
630A/4	552	433	260	222	284	273	189	416	180	9	93	65	40	50	6	222	203	12	83	193
800A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
800A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1000A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
1000A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1250A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	8	250	207	13	110	255
1250A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	8	250	207	13	110	255
1600A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	10	250	207	13	110	255
1600A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	10	250	207	13	110	255
2000A	800	633	460		542		447	610			84.5		80	120	10					169
2500A	800	633	460		542		447	610			84.5		80	125	15					174
3200A	800	633	460		542		447	610			84.5		80	130	20					179
